広い現場を1台のカメラでカバーするのは困難で、複数台を設置すると今度は「映像がバラバラで全体像をつかみにくい」という課題が生まれます。本記事では、設置角度の異なる複数カメラの映像を、射影変換と画像スティッチングで1枚の横並び・俯瞰映像に統合する技術を、実装の勘所とともに解説します。
複数カメラ運用の課題
カメラを増やすほど死角は減りますが、運用者は複数の分割画面を同時に見比べる必要があり、認知負荷が高くなります。さらにカメラごとに設置高さ・角度・画角が異なるため、「同じ人が隣のカメラに移った」といったカメラをまたいだ連続把握が難しくなります。これを解決するのが映像合成（スティッチング）です。

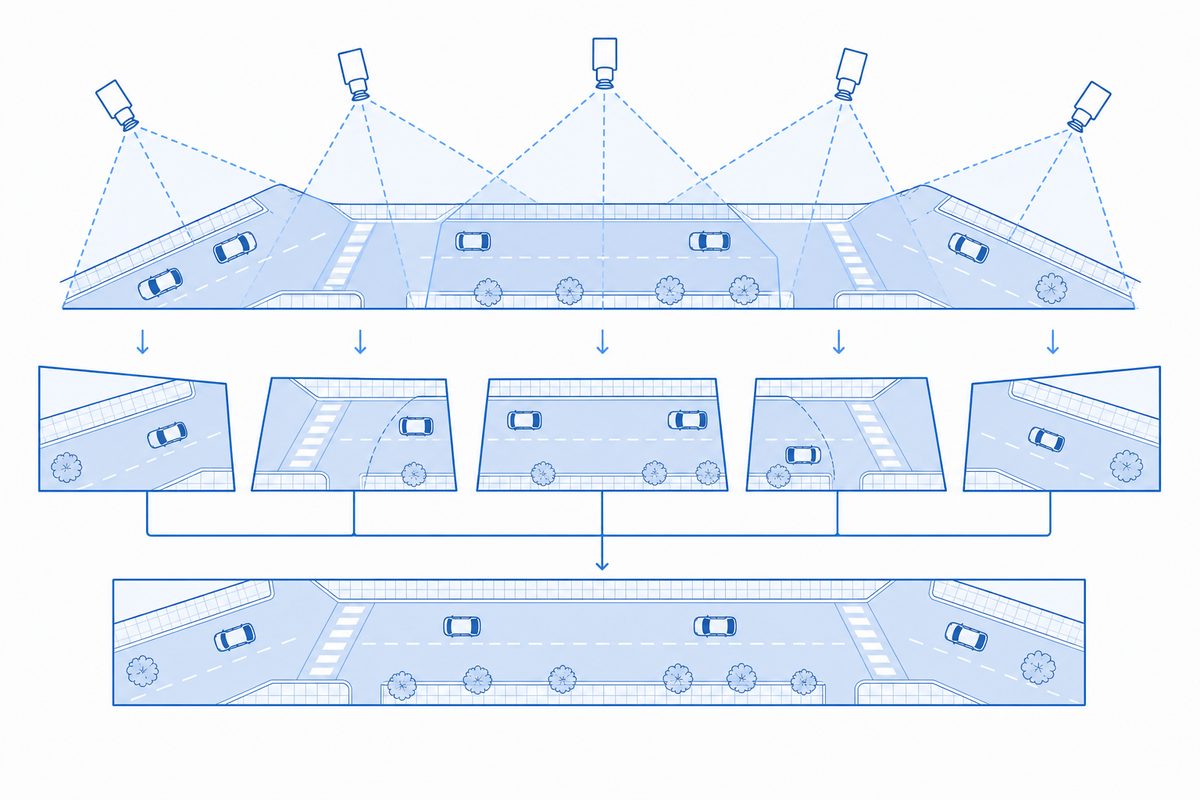

合成技術の全体像
複数カメラ合成は、おおまかに次の流れで実現します。
- キャリブレーション：各カメラのレンズ歪みや内部パラメータを補正。
- 射影変換（ホモグラフィ）の推定：各映像を共通の基準面（地面や仮想スクリーン）へ投影する変換を求める。
- 位置合わせ（レジストレーション）：重なり領域の特徴点を対応づけ、ズレを最小化。
- スティッチング＆ブレンディング：変換後の映像をつなぎ、継ぎ目をなめらかに合成。
- 横並び・俯瞰への統合：1枚のパノラマ／俯瞰ビューとして出力。
設置角度を吸収する「射影変換」
カメラごとに設置角度が違っても、対象を同一平面（基準面）への射影として捉え直せば、見え方を揃えられます。これが射影変換（ホモグラフィ）です。基準面上の4点以上の対応関係から変換行列を求め、各映像を基準面へ「貼り直す」ことで、斜めから見た映像を俯瞰相当へ補正し、横並びに整列できます。
変換行列は設置後に一度確定すれば固定で使えるため、毎フレームは決まった変換を適用するだけ。これがリアルタイム合成を可能にします。
位置合わせとブレンディング
隣り合うカメラの重なり領域で特徴点を対応づけ、ズレを補正します。つなぎ目は明るさ・色の差が出やすいため、ブレンディング（重み付き合成や継ぎ目の最適化）でなめらかにします。動く物体が継ぎ目をまたぐ場合の二重像を抑える工夫も重要です。
活用例
- 広域監視：工場・倉庫・駐車場・店舗を1画面で俯瞰し、死角を削減。
- 横断追跡：複数カメラをまたいで人・車・フォークリフトを連続追跡。
- 動線・混雑分析：統合ビュー上で動線や滞留を可視化。
- AI解析の基盤：合成映像を入力に、検知・計数・異常検知を実施。
弊社の現場AI「GENBA IQ」では、こうした合成映像を解析基盤として活用し、現場全体をリアルタイムに把握します。
実装の勘所
- 基準面の設計：地面など共通平面を基準にすると俯瞰統合が安定する。
- 重なり領域の確保：隣接カメラに十分な重なりを持たせると位置合わせが容易。
- キャリブレーションの保守：カメラの振動・ずれに備え、再調整しやすい運用に。
- 処理負荷の最適化：解像度・フレームレートと精度のバランスをエッジ／GPUで設計。
よくある質問（FAQ）
Q. 複数カメラ映像の合成（スティッチング）とは？
位置・角度の異なる複数カメラ映像を幾何変換で位置合わせし、重なりをなめらかにつないで1枚の広い映像（パノラマ・俯瞰）に統合する技術です。
Q. 設置角度がバラバラでも合成できますか？
できます。各カメラの射影変換（ホモグラフィ）を求めて共通基準面へ投影し、角度差を吸収して横並び・俯瞰に統合します。
Q. リアルタイム処理は可能ですか？
変換パラメータを事前確定すれば、各フレームは決まった変換を適用するだけなので、エッジ／GPUでリアルタイム合成が可能です。
Q. どんな用途に使えますか？
広域監視、死角のない俯瞰ビュー、複数カメラをまたいだ追跡や動線分析などに活用できます。
まとめ
この記事のまとめ
- 射影変換（ホモグラフィ）で各カメラを共通基準面へ投影すれば、設置角度の違いを吸収して横並び・俯瞰に統合できる。
- 変換を事前確定すればリアルタイム合成が可能で、死角のない現場把握につながる。
- 合成映像はAI解析の基盤となり、横断追跡や動線分析に活用できる。
複数カメラの統合・広域監視のシステム化をご検討の方は、ぜひお気軽にお問い合わせください。要件に応じて最適な構成をご提案します。
